Canaleta de drenaje de polipropileno
UAI011 Canaleta de drenaje de polipropileno

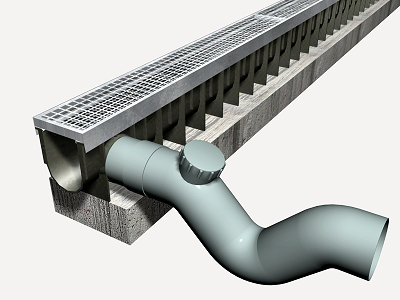

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 100 mm de anchura y 170 mm de altura, con rejilla cuadriculada de acero galvanizado carga de rotura 125 kN y.
Precio

S/. 836,50

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Carga de rotura
Uso
Dimensiones (anchura x altura) (mm)
Tipo de rejilla

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1



Materiales



mt10hmf055akb

m³

Concreto simple f'c=210 kg/cm² (21 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos insignificante, sin requerimiento de permeabilidad, no expuesto a cloruros, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado en planta, según el Reglamento Nacional de Edificaciones NTE E.060.

0,078

246,80

19,25

mt11cap020ac

Ud

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 100 mm de anchura y 170 mm de altura, con rejilla cuadriculada de acero galvanizado carga de rotura 125 kN, incluso piezas especiales.

1,000

732,10

732,10

mt11pvj020b

Ud

Sifón en línea de PVC, "JIMTEN", color gris, modular, con unión macho/hembra, de 110 mm de diámetro.

0,200

239,13

47,83


Subtotal materiales:

799,18

2



Mano de obra



mo041

h

Operario de construcción de obra civil.

0,493

31,48

15,52

mo087

h

Oficial de construcción de obra civil.

0,247

21,86

5,40


Subtotal mano de obra:

20,92

3



Herramientas




%

Herramientas

2,000

820,10

16,40

Coste de mantenimiento decenal: S/. 41,83 en los primeros 10 años.

Costos directos (1+2+3):

836,50

PARTIDA UAI011: CANALETA DE DRENAJE DE POLIPROPILENO.


CARACTERÍSTICAS TÉCNICAS

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 100 mm de anchura y 170 mm de altura, con rejilla cuadriculada de acero galvanizado carga de rotura 125 kN y, sobre falso piso de concreto simple f'c=210 kg/cm² (21 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos insignificante, sin requerimiento de permeabilidad, no expuesto a cloruros, tamaño máximo del agregado 19 mm, consistencia blanda de 10 cm de espesor. Incluso piezas especiales y sifón en línea modular.



CRITERIO DE METRADO EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS PARTIDAS


DEL SOPORTE.

Se comprobará que la ubicación y el recorrido se corresponden con los de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo del recorrido de la canaleta de drenaje. Vaciado y compactación del concreto en formación de falso piso. Colocación de la canaleta de drenaje sobre la base de concreto. Montaje de los accesorios en la canaleta de drenaje. Ejecución de taladros para el conexionado de la tubería a la canaleta de drenaje. Empalme y rejuntado de la tubería a la canaleta de drenaje. Colocación del sifón en línea. Comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

Se conectará con la red de saneamiento del edificio, asegurándose su estanqueidad y circulación.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.



CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno del trasdós.
