ICR020

m²

Ducto de plancha galvanizada.

S/. 87,43

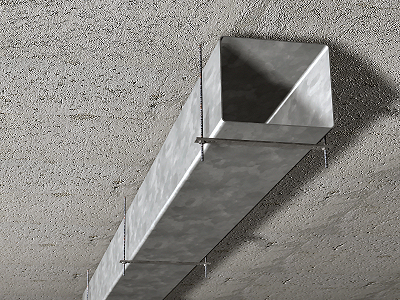

Red de ductos de distribución de aire para climatización, constituida por ductos de plancha galvanizada de 0,6 mm de espesor y juntas transversales con brida tipo Metu y sellada con fragua resistente a altas temperaturas. Incluso embocaduras, derivaciones, accesorios de montaje, elementos de fijación y piezas especiales.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt42con115k

Ud

Repercusión, por m², de material auxiliar para fijación a la obra de ductos autoportantes para la distribución de aire en ventilación y climatización.

1,000

8,09

8,09

mt42con110k

m²

Plancha galvanizada de 0,6 mm de espesor, y juntas transversales con brida tipo Metu y sellada con fragua resistente a altas temperaturas, para la formación de ductos autoportantes para la distribución de aire en ventilación y climatización.

1,050

53,96

56,66

Subtotal materiales:

64,75

2

Mano de obra

mo013

h

Operario colocador de ductos metálicos.

0,493

25,40

12,52

mo084

h

Oficial colocador de ductos metálicos.

0,493

17,15

8,45

Subtotal mano de obra:

20,97

3

Herramientas

%

Herramientas

2,000

85,72

1,71

Coste de mantenimiento decenal: S/. 14,86 en los primeros 10 años.

Costos directos (1+2+3):

87,43

PARTIDA ICR020: DUCTO DE PLANCHA GALVANIZADA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA PARTIDA.

Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso. No se utilizará la tubería de la instalación como toma de tierra.

CARACTERÍSTICAS TÉCNICAS

Red de ductos de distribución de aire para climatización, constituida por ductos de plancha galvanizada de 0,6 mm de espesor y juntas transversales con brida tipo Metu y sellada con fragua resistente a altas temperaturas. Incluso embocaduras, derivaciones, accesorios de montaje, elementos de fijación y piezas especiales.

CRITERIO DE METRADO EN PROYECTO

Superficie proyectada, según documentación gráfica de Proyecto, calculada como producto del perímetro por la longitud del tramo, medida entre los ejes de los elementos o de los puntos a conectar, sin descontar las piezas especiales.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS PARTIDAS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

No albergarán conducciones de otras instalaciones mecánicas o eléctricas ni serán atravesados por éstas.

CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
