UAP011

Ud

Buzón de inspección prefabricado de concreto en masa.

S/. 1.674,71

Buzón de inspección, de 1,00 m de diámetro interior y de 2,1 m de altura útil interior, de elementos prefabricados de concreto simple, sobre falso piso de 25 cm de espesor de concreto armado f'c=350 kg/cm² (35 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos moderada, con baja permeabilidad en exposición al agua, expuesto a cloruros provenientes de productos descongelantes, sal, agua salobre, agua del mar, o salpicaduras del mismo origen, tamaño máximo del agregado 19 mm, consistencia blanda ligeramente armada con malla electrosoldada, con cierre de tapa circular y marco de fundición carga de rotura 250 kN, instalado en junto a sardineles de aceras o zonas de las cunetas de las calles.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt10haf055hqc

m³

Concreto f'c=350 kg/cm² (35 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos moderada, con baja permeabilidad en exposición al agua, expuesto a cloruros provenientes de productos descongelantes, sal, agua salobre, agua del mar, o salpicaduras del mismo origen, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado en planta, según el Reglamento Nacional de Edificaciones NTE E.060.

0,675

270,71

182,73

mt07ame090ljc

m²

Malla electrosoldada Q-335 cocada 150x150 mm, con alambres longitudinales de 8 mm de diámetro y alambres transversales de 8,0 mm de diámetro, de acero trefilado corrugado ASTM A 82-94, según ASTM A 185.

2,250

21,94

49,37

mt10hmf055ftb

m³

Concreto simple f'c=315 kg/cm² (31 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos severa, con baja permeabilidad en exposición al agua, no expuesto a cloruros, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado en planta, según el Reglamento Nacional de Edificaciones NTE E.060.

0,173

257,32

44,52

mt46phm005c

Ud

Base prefabricada de concreto simple, de 125x125x100 cm, con dos orificios de 50 cm de diámetro para conexión de colectores, para pozo de 100 cm de diámetro interior, unión rígida machihembrada con junta de goma, resistencia a compresión mayor de 250 kg/cm².

1,000

646,20

646,20

mt46phm010b

Ud

Anillo prefabricado de concreto simple, para pozo, unión rígida machihembrada con junta de goma, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm².

1,000

134,65

134,65

mt46phm020b

Ud

Cono asimétrico para brocal de pozo, prefabricado de concreto simple, unión rígida machihembrada con junta de goma, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm².

1,000

190,18

190,18

mt46tpr010g

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, carga de rotura 250 kN. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

183,65

183,65

mt46phm050

Ud

Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm.

6,000

15,81

94,86

Subtotal materiales:

1.526,16

2

Equipos

mq04cag010a

h

Camión con grúa de hasta 6 t.

0,201

131,24

26,38

Subtotal equipos:

26,38

3

Mano de obra

mo041

h

Operario de construcción de obra civil.

4,267

15,60

66,57

mo087

h

Oficial de construcción de obra civil.

2,133

10,67

22,76

Subtotal mano de obra:

89,33

4

Herramientas

%

Herramientas

2,000

1.641,87

32,84

Coste de mantenimiento decenal: S/. 83,74 en los primeros 10 años.

Costos directos (1+2+3+4):

1.674,71

PARTIDA UAP011: BUZÓN DE INSPECCIÓN PREFABRICADO DE CONCRETO EN MASA.

CARACTERÍSTICAS TÉCNICAS

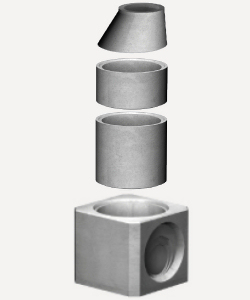

Formación de buzón de inspección de elementos prefabricados de concreto simple, de 1,00 m de diámetro interior y de 2,1 m de altura útil interior, formado por: falso piso de 25 cm de espesor de concreto armado f'c=350 kg/cm² (35 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos moderada, con baja permeabilidad en exposición al agua, expuesto a cloruros provenientes de productos descongelantes, sal, agua salobre, agua del mar, o salpicaduras del mismo origen, tamaño máximo del agregado 19 mm, consistencia blanda ligeramente armada con malla electrosoldada Q-335 cocada 150x150 mm de acero trefilado corrugado ASTM A 82-94; base prefabricada de concreto simple, de 125x125x100 cm, con dos orificios de 50 cm de diámetro para conexión de colectores, para pozo de 100 cm de diámetro interior, unión rígida machihembrada con junta de goma, resistencia a compresión mayor de 250 kg/cm²; anillo prefabricado de concreto simple, para pozo, unión rígida machihembrada con junta de goma, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm² y finalmente como remate superior un cono asimétrico para brocal de pozo, prefabricado de concreto simple, unión rígida machihembrada con junta de goma, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm², con cierre de tapa circular y marco de fundición carga de rotura 250 kN, instalado en junto a sardineles de aceras o zonas de las cunetas de las calles. Incluso preparación del fondo de la excavación, formación de canal en el fondo del buzón con concreto simple f'c=315 kg/cm² (31 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos severa, con baja permeabilidad en exposición al agua, no expuesto a cloruros, tamaño máximo del agregado 19 mm, consistencia blanda, empalme y rejuntado del encuentro de los ramales colectores con el buzón y sellado de juntas con mortero, recibido de escalera, anillado superior, recibido de marco, ajuste entre tapa y marco y enrase de la tapa con el pavimento. Totalmente montado, conexionado y probado sin incluir la excavación ni el relleno del trasdós.

CRITERIO DE METRADO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS PARTIDAS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.

CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
