IOJ040

m²

Franja cortafuegos de paneles de lana de roca, para edificio de uso industrial.

S/. 618,23

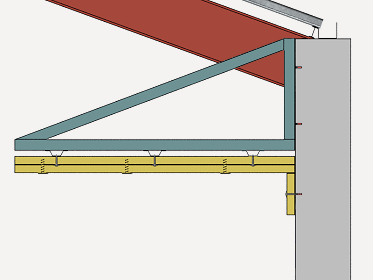

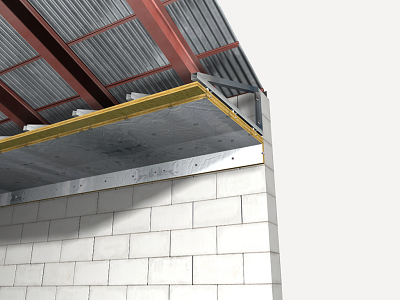

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, compuesta por dos paneles rígidos de lana de roca revestidos por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, de 50 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt07ali024f

kg

Acero S275J0H, en perfiles huecos conformados en frío, piezas simples, para aplicaciones estructurales, de las series redondo, cuadrado o rectangular, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones atornilladas en obra.

15,000

3,41

51,15

mt29pme030a

m

Perfil de plancha de acero galvanizado, de 85 mm de anchura.

3,000

3,42

10,26

mt29pme040a

Ud

Tornillo de acero galvanizado.

30,000

0,07

2,10

mt16lrw080fb

m²

Panel rígido de lana de roca, revestido por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, Euroclase A1 de reacción al fuego, para protección contra incendios de elementos constructivos.

2,300

114,51

263,37

mt16lrw082aa

Ud

Tornillo de unión de alambre de acero galvanizado en forma de hélice, de 50 mm de longitud, para paneles de lana de roca.

20,000

12,60

252,00

Subtotal materiales:

578,88

2

Mano de obra

mo011

h

Operario de montaje.

0,434

21,91

9,51

mo080

h

Oficial de montaje.

0,434

14,69

6,38

mo054

h

Operario en aislamiento.

0,310

21,91

6,79

mo101

h

Oficial en aislamientos.

0,310

14,69

4,55

Subtotal mano de obra:

27,23

3

Herramientas

%

Herramientas

2,000

606,11

12,12

Coste de mantenimiento decenal: S/. 30,91 en los primeros 10 años.

Costos directos (1+2+3):

618,23

PARTIDA IOJ040: FRANJA CORTAFUEGOS DE PANELES DE LANA DE ROCA, PARA EDIFICIO DE USO INDUSTRIAL.

CARACTERÍSTICAS TÉCNICAS

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, compuesta por dos paneles rígidos de lana de roca revestidos por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, de 50 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral.

CRITERIO DE METRADO EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
