HBH020

Ud

Bancada flotante antivibración, de concreto armado, para apoyo de maquinaria.

S/. 298,03

Bancada continua flotante antivibración, de concreto armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (21 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos insignificante, sin requerimiento de permeabilidad, no expuesto a cloruros, tamaño máximo del agregado 12,5 mm, consistencia blanda, preparado en obra, y vaciado con medios manuales, malla electrosoldada Q-139 cocada 100x100 mm de acero trefilado corrugado ASTM A 82-94, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt16png010a

m²

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

0,81

1,28

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm, densidad 810 kg/m³.

14,706

0,77

11,32

mt08aaa010a

m³

Agua.

0,054

4,32

0,23

mt09mif010ca

t

Mortero seco para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

94,31

1,13

mt16pnc020a

m²

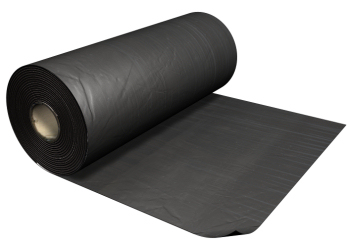

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

2,21

3,48

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de anchura y de 1,5 mm de espesor, para sellado de juntas.

0,158

3,77

0,60

mt16avg070a

Ud

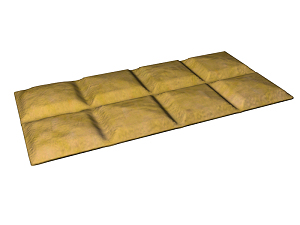

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

58,05

151,45

mt07ame090bba

m²

Malla electrosoldada Q-139 cocada 100x100 mm, con alambres longitudinales de 4,2 mm de diámetro y alambres transversales de 4,2 mm de diámetro, de acero trefilado corrugado ASTM A 82-94, según ASTM A 185.

1,650

9,34

15,41

mt01arg000b

m³

Arena cribada.

0,125

39,65

4,96

mt01arg001be

m³

Agregado grueso homogeneizado de tamaño máximo 12,5 mm.

0,157

53,93

8,47

mt08cem000b

kg

Cemento gris en sacos.

111,791

0,43

48,07

Subtotal materiales:

246,40

2

Equipos

mq06hor010

h

Mezcladora de concreto.

0,185

4,62

0,85

Subtotal equipos:

0,85

3

Mano de obra

mo042

h

Operario en estructura de concreto.

0,362

21,08

7,63

mo089

h

Oficial en estructura de concreto.

0,362

14,43

5,22

mo113

h

Peón de construcción.

0,603

13,17

7,94

mo020

h

Operario de construcción.

0,440

20,07

8,83

mo112

h

Peón especializado de construcción.

0,401

13,45

5,39

mo054

h

Operario en aislamiento.

0,359

20,75

7,45

mo101

h

Oficial en aislamientos.

0,180

13,75

2,48

Subtotal mano de obra:

44,94

4

Herramientas

%

Herramientas

2,000

292,19

5,84

Costos directos (1+2+3+4):

298,03

PARTIDA HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE CONCRETO ARMADO, PARA APOYO DE MAQUINARIA.

CARACTERÍSTICAS TÉCNICAS

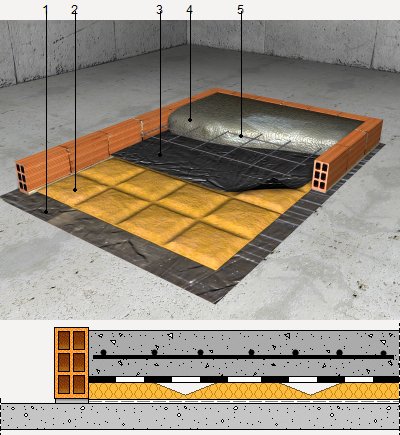

Bancada continua flotante antivibración, de concreto armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (21 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos insignificante, sin requerimiento de permeabilidad, no expuesto a cloruros, tamaño máximo del agregado 12,5 mm, consistencia blanda, preparado en obra, y vaciado con medios manuales, malla electrosoldada Q-139 cocada 100x100 mm de acero trefilado corrugado ASTM A 82-94, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

CRITERIO DE METRADO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Preparación del concreto. Vaciado y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto.

CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
